一、核心設備組成與功能定位

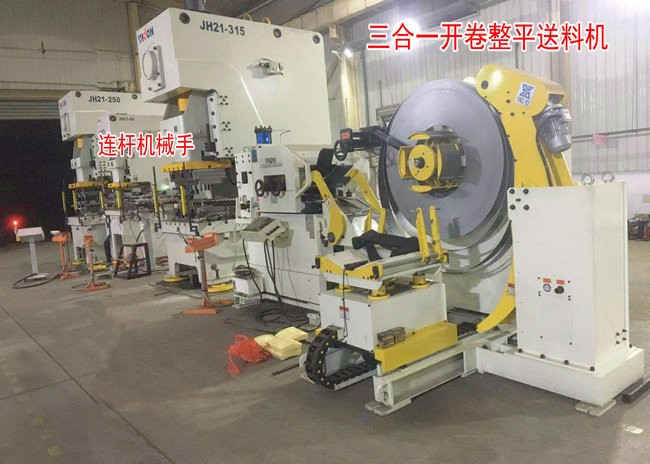

三合一送料機

功能集成：整合開卷、整平、送料三機一體，實現卷料自動上料、精準整平及連續送料。

技術優勢：

送料精度達±0.15mm，最大出料速度24米/分鐘，確保材料穩定輸入。

緊湊設計減少占地面積，同步性優于傳統獨立式生產線，避免材料彎折變形。

連線機械手（三次元/連桿式機械手）

核心作用：在多臺沖床間自動取放料，支持2-10臺沖床串聯，適應多工序沖壓需求。

取料方式：根據配件特性選擇真空吸盤、夾爪或電吸鐵，確保高效抓取與轉移。

沖床與模具系統

大噸位沖床：提供足夠沖壓力，配合連續模實現多道工序（如沖孔、成型、切邊）一次完成。

連續模具：料帶隨沖壓進程逐步移動，每沖壓一次完成一道工序，直至成品產出。

輔助設備（按需選配）

翻轉機、折彎機、攻牙機等：擴展生產線功能，適應復雜工藝需求。

輸送帶與堆疊裝置：自動化收集成品，提升生產連貫性。

二、全自動生產線工作流程

上料與整平階段

卷料通過三合一送料機的料架開卷，經整平滾輪消除內應力，送至沖床模具入口。

操作要點：調整入口導向滾輪間距與材料寬度匹配，確保送料順暢。

沖壓加工階段

沖床與連續模配合，料帶在模具內逐步移動，完成多道工序。

關鍵參數：模具沖壓力需匹配材料厚度與工序復雜度，避免過載或質量不足。

取料與轉運階段

連桿式機械手從沖床取出成品，轉移至下一工序（如翻轉、堆疊）或直接輸送至成品區。

動作邏輯：機械手路徑需與沖床節拍同步，避免干涉并提升效率。

自動化循環控制

通過PLC或工業總線實現設備聯動，確保送料、沖壓、取料節奏匹配。

參數配置：在觸摸屏設置送料長度、速度及機械手動作時間，優化生產節拍。

三、系統集成與效率優化

設備聯動與信號同步

三合一送料機與沖床通過光電傳感器實現料帶位置檢測，確保送料精準。

機械手與沖床采用安全聯鎖信號，避免誤動作并保障人員安全。

生產效率提升

節拍優化：三合一送料機連續送料，機械手快速取放，生產節拍可達30次/分鐘以上。

成本降低：減少人工干預，降低用工成本，同時避免人為操作失誤導致的廢品。

質量保障措施

高精度送料與模具配合，確保產品一致性，廢料率可降至5%以下。

定期校準模具與設備，維護送料精度與機械手抓取穩定性。

四、應用場景與實施要點

適用行業

家電配件（如洗衣機內筒、空調支架）、汽車零部件、五金制品等大批量生產場景。

實施步驟

需求分析：根據配件尺寸、材質及工序復雜度選擇設備型號與機械手取料方式。

布局設計：規劃設備排列順序，確保料帶路徑最短，減少物料搬運時間。

調試與試產：逐步調整送料長度、沖壓速度及機械手動作參數，驗證生產線穩定性。

維護與擴展

日常維護：清潔設備、檢查滾筒與齒輪潤滑，調整氣壓至0.49MPa。

擴展性：可增加視覺檢測、自動包裝模塊，形成完整智能化生產線。

綜上所述，通過三合一送料機與連線機械手的深度集成，家電配件全自動沖壓生產線不僅實現了從卷料開卷到成品輸出的全流程自動化，更在效率、成本、質量三大核心維度上展現出顯著優勢。展望未來，隨著智能制造技術的不斷演進，該生產線還將進一步融合視覺檢測、智能包裝等先進模塊，持續拓展其在汽車零部件、五金制品等領域的應用邊界，為企業打造高效、靈活、可持續的智能制造新范式提供有力支撐。
